22  Komplexe Wechselstromrechnung

• Komplexer Spannungs- und Stromteiler
• Brückenschaltung
• Anpassung
• Überlagerungsverfahren
• Maschenstromverfahren
• Knotenpotentialverfahren

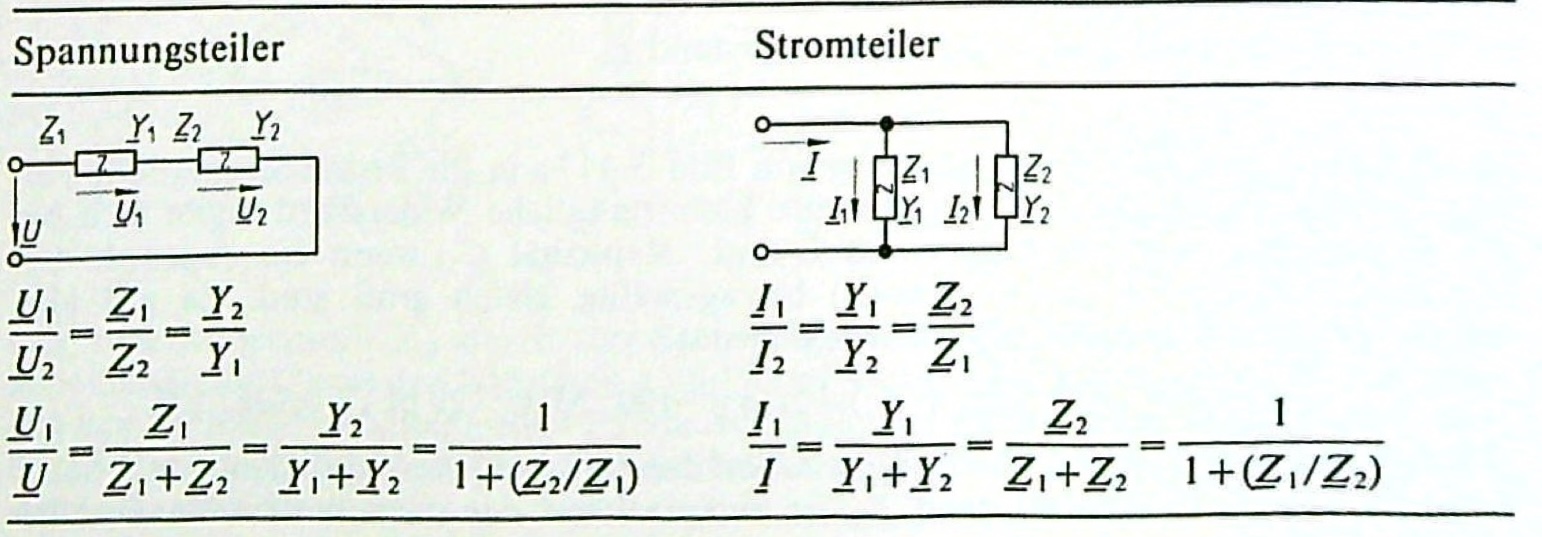

22.1 Komplexer Spannungs- und Stromteiler

Der Spannungs- und Stromteiler ist bereits aus GEL1 bekannt. Unter Anwendung der komplexen Zahlen können diese Konzepte auf den Sinusstrom übertragen werden.

Abbildung 22.1

Entn. aus (Fricke und Vaske 1982)

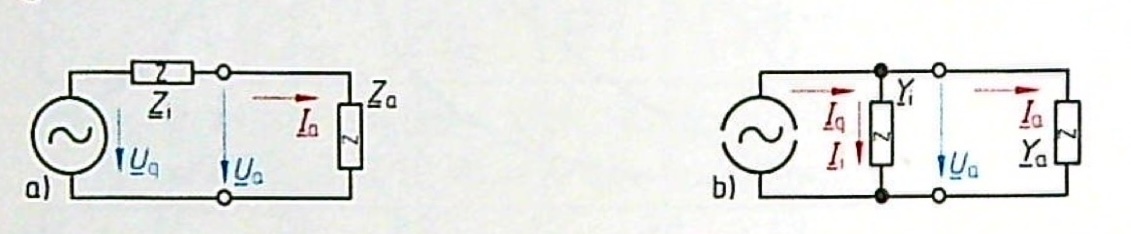

22.2 Leistungsanpassung

Bei der Leistungsanpassung soll der Empfänger die größtmögliche Leistung übertragen bekommen.

Abbildung 22.2

Entn. aus (Fricke und Vaske 1982)

\[\underline{Z}_a = \underline{Z}_i^*\]

\[\underline{Y}_a = \underline{Y}_i^*\]

22.3 Brückenschaltung

Bei der Brückenschaltung spricht man von abgegelichen, wenn im Diagonalzweig keine Spannung anliegt. Damit das geschieht, müssen die Impedanzen in den Zweigen der Brückenschaltung die gleichen Verhältnisse aufweisen.

\[\frac{\underline{Z}_1}{\underline{Z}_2} = \frac{\underline{Z}_3}{\underline{Z}_4}\]

\[\underline{Z}_1 \cdot \underline{Z}_4 = \underline{Z}_2 \cdot \underline{Z}_3\]

Oder aufgeteilt in Betrag und Phase:

\[Z_1 \cdot Z_4 = Z_2 \cdot Z_3\]

\[\varphi_1 + \varphi_4 = \varphi_2 + \varphi_3\]

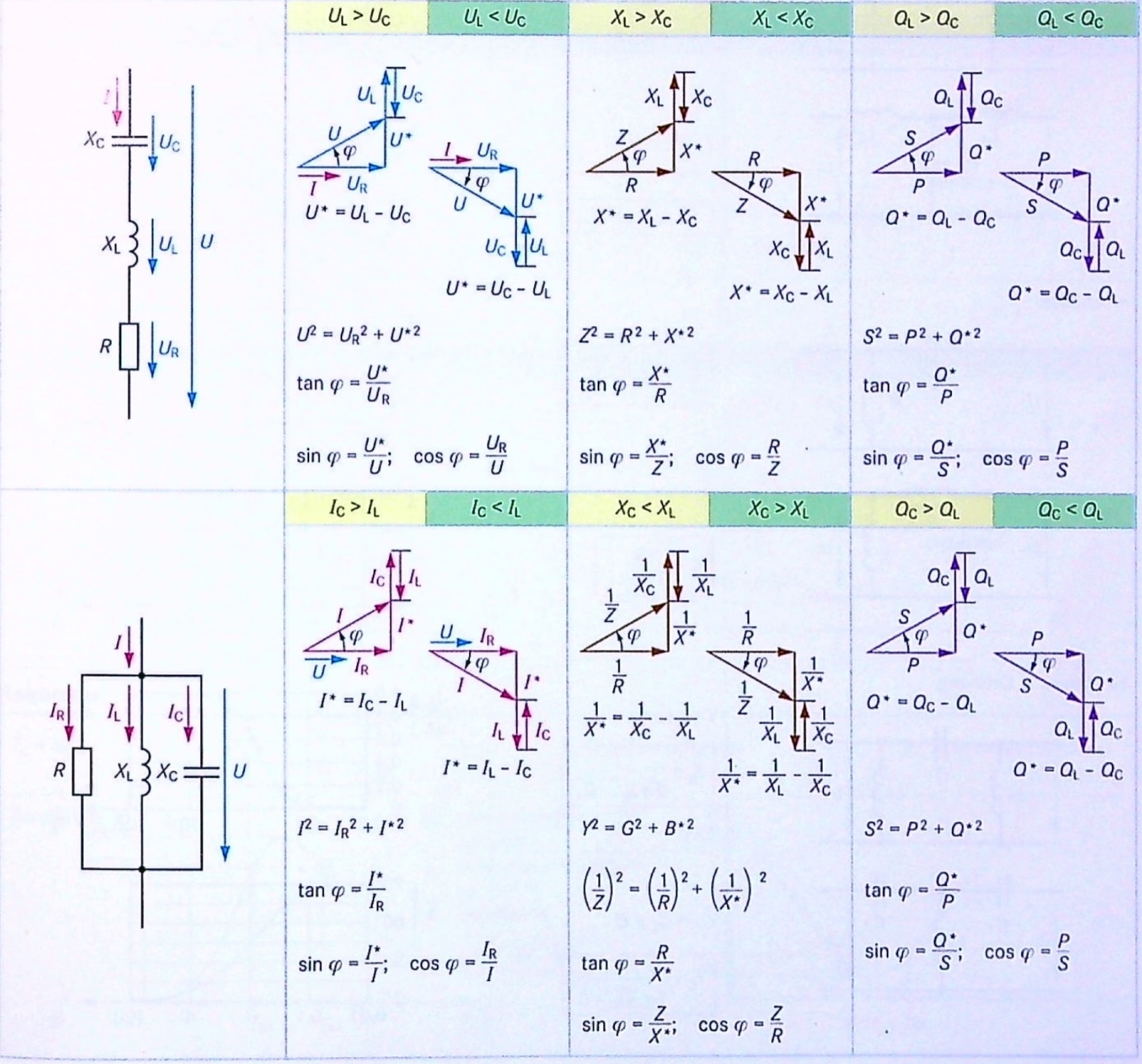

22.4 Blindleistungskompensation

Da eine Induktivität positive Blindleistung aufnimmt und eine Kapazität negative Blindleistung, kann man die Zweipole so zusammenschalten, dass sich die Blindleistungen gegenseitig ausgleichen. Damit werden die Zuleitungen durch weniger Blindleistung belastet. Dieses Vorgehen nennt man Blindleistungskompensation.

Abbildung 22.3

Entn. aus (Dzieia u. a. 2016)

22.5 Überlagerungsprinzip

Das Überlagerungsprinzip darf nur in linearen Netzwerken benutzt werden.

Bei Sinusstrom gilt Linearität bei den komplexen Effektivwerten \(\underline{U}\) und \(\underline{I}\), sowie bei den komplexen Scheitelwerten \(\underline{\hat{u}}\) und \(\underline{\hat{i}}\).

Bei dem Überlagerungsprinzip berechnet man das Netzwerk für jede Quelle einzelnd. Spannungsquellen werden kurzgeschlossen und Stromquellen werden abgetrennt. Nach Berechnung z.B. aller Teilströme für alle einzelnd wirksamen Quellen, wird aus allen Teilströmen der Gesamtstrom berechnet.

Abbildung 22.4

Entn. aus (Fricke und Vaske 1982)

22.6 Maschenstromverfahren

Das Maschenstromverfahren kann auf Sinusstromnetzwerke angewendet werden, indem man die reellen Gleichstromgrößen durch die komplexen Größen \(\underline{U}\), \(\underline{I}\) und \(\underline{Z}\) ersetzt.

Zusammenfassung des Maschenstromverfahrens:

Vorbereitung:

• Vereinfachung des Netzwerkes als Graphen
• Einzeichnen des vollständigen Baumes (Verbindung aller Knoten ohne Maschen/Schleifen zu erzeugen)
  • alle Zweige des Baumes sind Baumzweige/Verbindungszweige -> Maschenströme

Maschenumläufe:

• \(m = z - k + 1\) Maschengleichungen (= Anzahl Verbindungszweige)
  • m: Anzahl Maschengleichungen
  • z: Anzahl Zweige insgesamt
  • k: Anzahl Knoten insgesamt
• Maschenumläufe einzeichnen (jeder Verbindungszweig nur 1-mal durchlaufen; der Umlaufsinn entspricht der Flussrichtung der Maschenströme)
• Maschengleichungen aufstellen

Knotengleichungen:

• \(r = k - 1\) Anzahl Knotengleichungen
• Knotengleichungen nach Baumzweigen umstellen

Kombinieren:

• Knotengleichungen im Maschengleichungen einsetzen
• Maschenströme als Spalte; Quellspannungen nach rechts
• Impedanzmatrix aufstellen

Kontrolle:

• Hauptdiagonale: Umlaufimpedanzen
• Koppelimpedanzen: gehören zu mehr als einer Maschen -> negatives Vorzeichen, wenn Umlaufrichtungen entgegengesetzt sind
• Quellspannungen: sind positiv wenn sie entgegen des Maschenumlaufsinns sind
• Symmetrie:
  • Maschenumlaufsinn entsprechend Maschenströme
  • Spalten und Zeilen richtig sortiert

Sonderfälle:

• reale Stromquelle:
  • Umwandlung in reale Spannungsquelle
  • Stromzweig muss nachträglich berechent werden
• ideale Stromquelle:
  • Stromzweig als Maschenstrom
  • nur 1 Maschenumlauf über den Zweig q

22.7 Knotenpotentialverfahren

Das Knotenpotentialverfahren kann auf Sinusstromnetzwerke angewendet werden, indem man die reellen Gleichstromgrößen durch die komplexen Größen \(\underline{U}\), \(\underline{I}\) und \(\underline{Z}\) bzw. \(\underline{Y}\) ersetzt.

Zusammenfassung des Knotenpotentialverfahrens:

• willkürlich Ströme ins Netzwerk einzeichnen
• Impedanzen in Admittanzen umwandeln
• Spannungsquellen in Stromquellen umwandeln (bewirkt eine Änderung der Anzahl an Strömen im Netzwerk)
• Null-Bezugspotential \(\varphi_0 = 0\) festlegen
• restlichen Knoten nummerieren
• Knotenpotentiale einzeichnen + restliche Spannungen (in Stromrichtung einzeichnen)
• Knotengleichungen aufstellen
• Ströme als Produkt aus Spannung \(\cdot\) Leitwert darstellen
• Spannungen aus Knotenpotentialen darstellen
• Spannungen in Knotengleichung einsetzen (Gleichungen bestehen aus Leitwerten und Knotenpotentialen)
• invertieren, umstellen, sortieren
• Admittanzmatrix aufstellen

Shortcut:

• Matrix ist symmetrisch um die Hauptdiagonale
• HD sind Knotenadmittanzen
• andere Admittanzen sind Koppeladmittanzen (die zwischen 2 Knoten sitzen); sie sind immer negativ
• Stromvektor besteht aus Quellströmen (auf Knoten zu -> positiv; von Knoten weg -> negativ)

22.8 Übungen

22.8.1 Übung 7.1 (Zusammenfassung komplexer Impedanzen)

(Albach Kapitel 8 Level 2 Aufgabe 8.8)

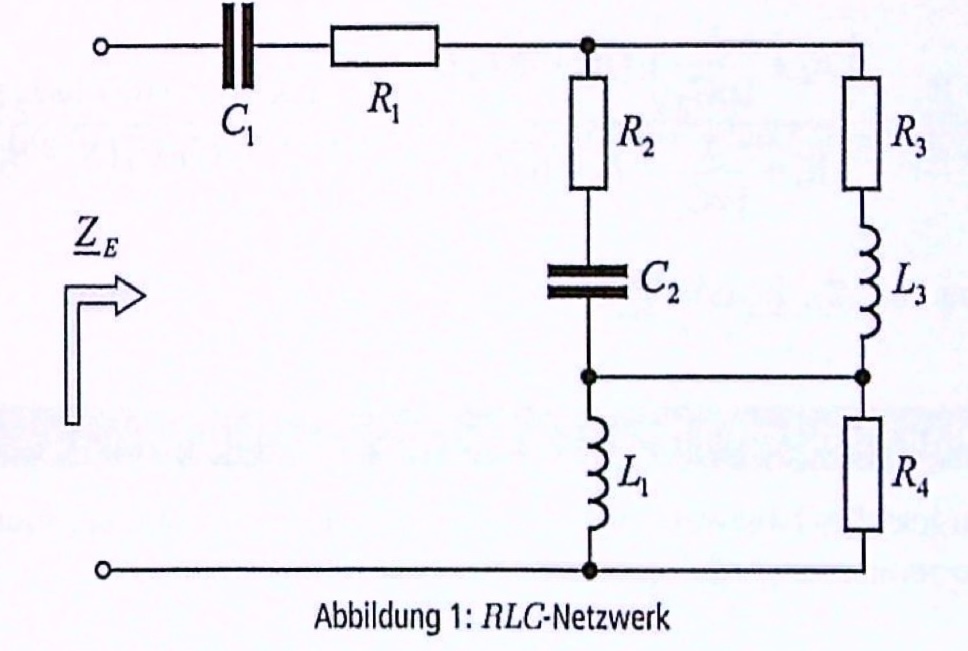

Gegeben ist das folgende Netzwerk.

Abbildung 22.5

Entn. aus (Albach und Fischer 2020)

Bestimmen Sie die Eingangsimpedanz \(\underline{Z}_E\) für das gegebene Netzwerk, indem Sie nacheinander geeignete Teilnetzwerke zusammenfassen und entsprechende Abkürzungen einführen.

Lösung 7.1

Reihenschaltung von \(R_1\) und \(C_1\):

\[\underline{Z}_1 = R_1 + \frac{1}{j \omega C_1}\]

Reihenschaltung von \(R_2\) und \(C_2\):

\[\underline{Z}_2 = R_2 + \frac{1}{j\omega C_2}\]

Reihenschaltung von \(R_3\) und \(L_3\):

\[\underline{Z}_3 = R_3 + j\omega L_3\]

Parallelschaltung von \(L_1\) und \(R_4\):

\[\underline{Z}_4 = \frac{R_4 \cdot j\omega L}{R_4 + j\omega L}\]

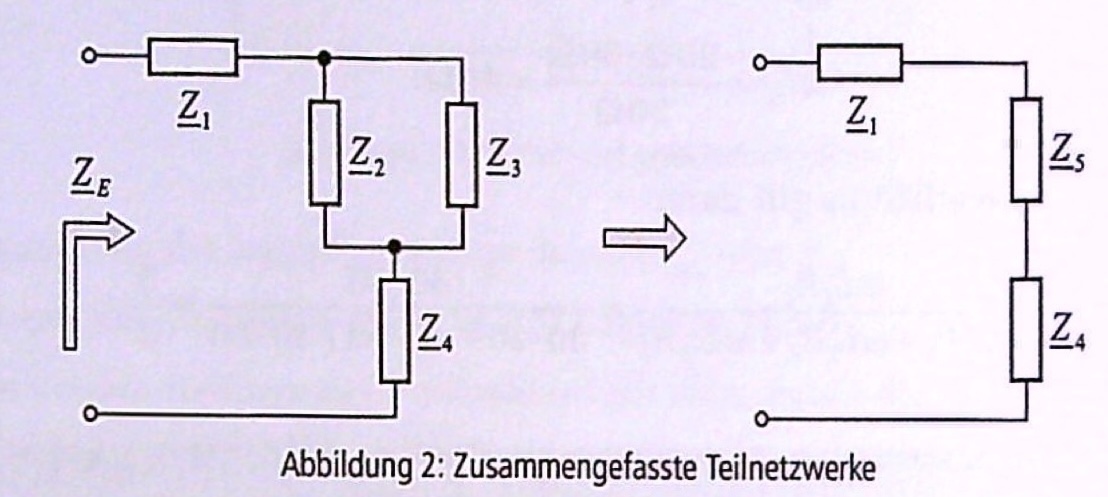

Abbildung 22.6

Entn. aus (Albach und Fischer 2020)

Parallelschaltung von \(\underline{Z}_2\) und \(\underline{Z}_3\):

\[\underline{Z}_5 = \frac{\underline{Z}_2 \cdot \underline{Z}_3}{\underline{Z}_2 + \underline{Z}_3} = \frac{\left( R_2 + \frac{1}{j\omega C_2} \right) \cdot (R_3 + j\omega L_3)}{R_2 + \frac{1}{j\omega C_2} + R_3 + j\omega L_3} = \frac{(1 + j\omega C_2 R_2)\cdot (R_3 + j\omega L_3)}{1 - \omega^2 C_2 L_3 + j \omega C_2 (R_2 + R_3)}\]

Reihenschaltung von \(\underline{Z}_1\), \(\underline{Z}_5\) und \(\underline{Z}_4\):

\[\underline{Z}_E = \underline{Z}_1 + \underline{Z}_5 + \underline{Z}_4\]

22.8.2 Übung 7.2 (Netzwerkberechnung)

(Hagmann Aufgabe 7.4)

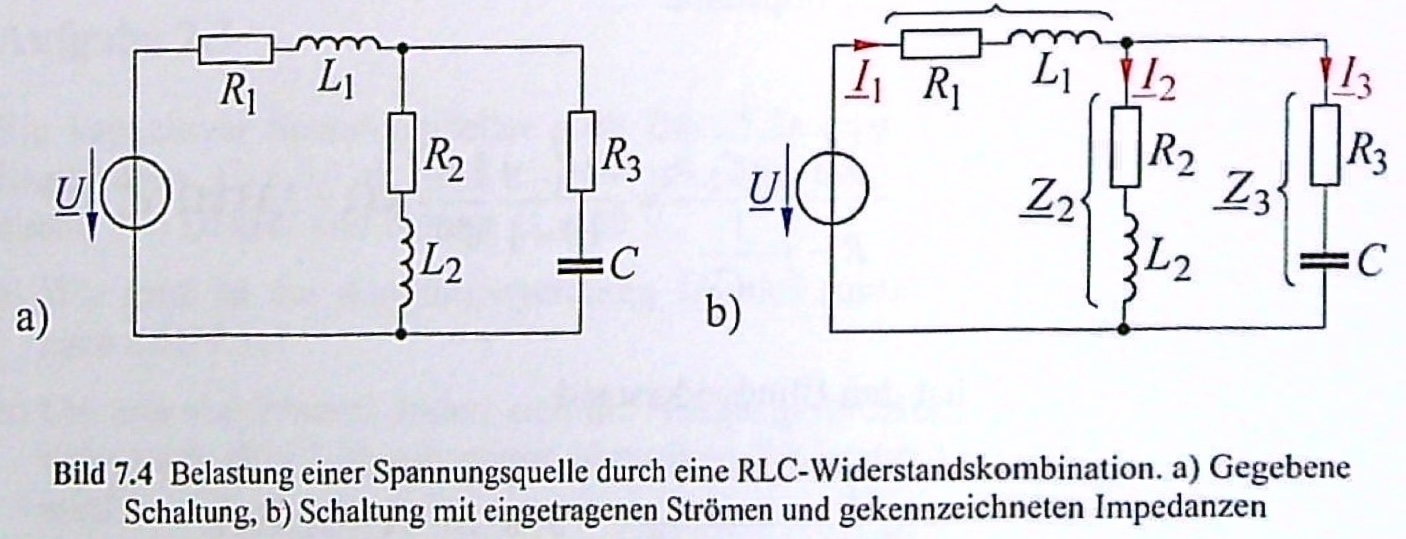

Die im Bild angegebene Schaltung enthält die ohmschen Widerstände \(R_1 = 150\,\Omega\), \(R_2 = 200\,\Omega\) und \(R_3 = 350\,\Omega\). Die beiden vorhandenen Spulen haben die Induktivitäten \(L_1 = 10\,mH\) und \(L_2 = 30\,mH\). Der Kondensator besitzt die Kapazität \(C = 1\,\mu F\). Die Schaltung liegt an der Spannung \(U = 40\,V\) der Frequenz \(f = 1,2\,kHz\).

Es sind alle auftretenden Ströme zu berechnen.

Abbildung 22.7

Entn. aus (Hagmann 2019)

Lösung 7.2

Berechnung der Blindwiderstände:

\[\omega L_1 = 2\pi \cdot 1,2\,kHz \cdot 10\,mH = 75,4\,\Omega\]

\[\omega L_2 = 2\pi \cdot 1,2\,kHz \cdot 30\,mH = 226\,\Omega\]

\[\frac{1}{\omega C} = \frac{1}{2\pi \cdot 1,2\,kHz \cdot 1\,\mu F} = 133\,\Omega\]

Berechnung der Impedanzen:

\[\underline{Z}_2 = R_2 + j\omega L_2 = (200 + j226)\,\Omega\]

\[\underline{Z}_3 = R_3 + \frac{1}{j \omega C} = (350 - j133)\,\Omega\]

Parallelschaltung von \(\underline{Z}_2\) und \(\underline{Z}_3\):

\[\underline{Z}_{23} = \frac{\underline{Z}_2 \underline{Z}_3}{\underline{Z}_2 + \underline{Z}_3} = \frac{(200 + j226)\cdot (350 - j133)}{(200 + j 226) + (350 - j133)}\,\Omega = 203\,\Omega \angle{18,1°}\]

Mit Spannung \(\underline{U}\) als Bezugsgröße und reell:

\[\underline{I}_1 = \frac{\underline{U}}{\underline{Z}_1 + \underline{Z}_{23}} = \frac{40\,V}{(150 + j75,4 + 203 \angle{18,1°})\,\Omega} = 108\,mA \angle{-22°}\]

Stromteiler:

\[\underline{I}_2 = \underline{I}_1 \frac{\underline{Z}_3}{\underline{Z}_2 + \underline{Z}_3} = 108\,mA \angle{-22°} \frac{(350 - j133)\,\Omega}{(200 + j226 + 350 - j133)\,\Omega} = 73\,mA\angle{-52,4°}\]

Knotenregel:

\[\underline{I}_3 = \underline{I}_1 - \underline{I}_2 = 108\,mA\angle{-22°} - 73\,mA\angle{-52,4°} = 59\,mA\angle{16,9°}\]

22.8.3 Übung 7.3 (Leistungsanpassung)

(Hagman Aufgabe 7.31)

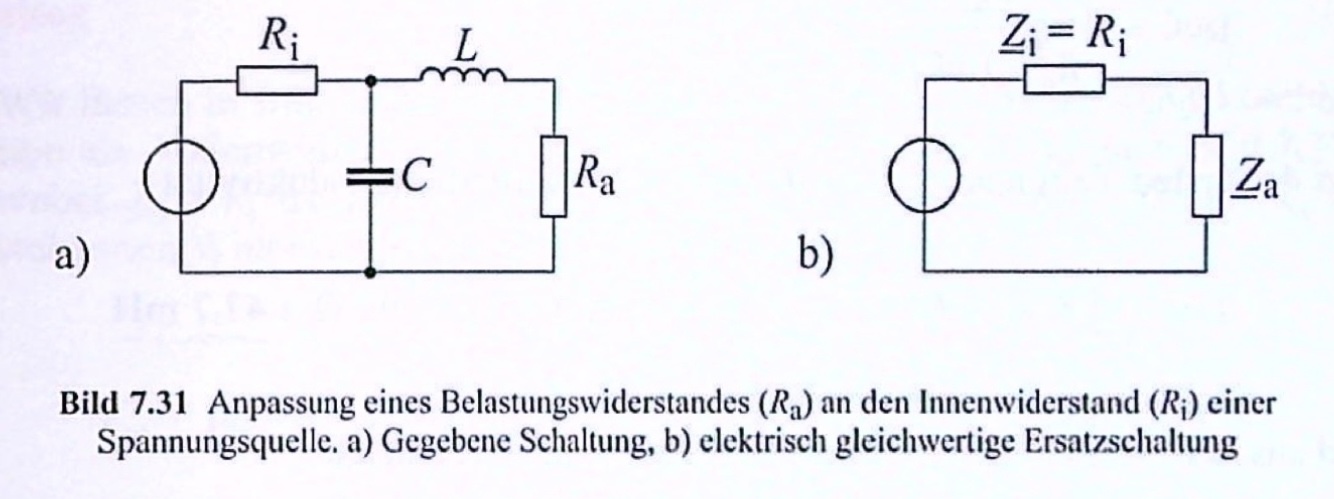

Die im Bild dargestellte Schaltung enthält eine Spannungsquelle mit dem (ohmschen) Innenwiderstand \(R_i = 100\,\Omega\). Die Frequenz der gelieferten Spannung beträgt \(f = 100\,Hz\). Ein ohmscher Belastungswiderstand (Verbraucherwiderstand) \(R_a = 10\,\Omega\) soll -wie dargestellt- über eine LC-Kombination an die Spannungsquelle angeschlossen werden. Dabei sollen die Induktivität \(L\) und die Kapazität \(C\) so gewählt werden, dass Wirkleistungsanpassung besteht, \(R_a\) also die maximal mögliche Wirkleistung aufnimmt.

Welche Werte sind für \(L\) und \(C\) erforderlich?

Abbildung 22.8

Entn. aus (Hagmann 2019)

Lösung 7.3

Zusammenfassen der RLC-Kombination:

\[\underline{Y}_a = \frac{1}{\underline{Z}_A} = j \omega C + \frac{1}{R_a + j \omega L} = j \omega C + \frac{1}{R_a + j\omega L} \cdot \frac{R_a - j\omega L}{R_a - j\omega L} = j\omega C + \frac{R_a}{R_a^2 + (\omega L)^2} - j \frac{\omega L}{R_a^2 + (\omega L)^2}\]

Für Wirkleistungsanpassung gilt: \(\underline{Z}_a = \underline{Z}_i^*\)

\[\underline{Z}_i^* = R_i = \underline{Z}_i\]

\[\underline{Z}_a = R_i\]

\[\frac{1}{R_i} = \frac{1}{\underline{Z}_a} = \underline{Y}_a = j\omega C + \frac{R_a}{R_a^2 + (\omega L)^2} - j \frac{\omega L}{R_a^2 + (\omega L)^2}\]

Trennung Real- und Imaginärteil:

\[\frac{1}{R_i} = \frac{R_a}{R_a^2 + (\omega L)^2}\]

\[j \omega C - j \frac{\omega L}{R_a^2 + (\omega L)^2} = 0\]

1. Gleichung Induktivität:

\[L = \frac{1}{\omega} \sqrt{R_i R_a - R_a^2} = \frac{1}{2\pi \cdot 100\,Hz} \cdot \sqrt{100 \cdot 10 - 10^2}\Omega = 47,7\,mH\]

2. Gleichung Kapazität:

\[C = \frac{L}{R_a^2 + (\omega L)^2} = \frac{47,7\,mH}{(10\,\Omega)^2 + (2\pi \cdot 100\,Hz \cdot 47,7\,mH)^2} = 47,7\,\mu F\]

22.8.4 Übung 7.4 (Brückenschaltung)

(Weißgerber Aufgabenblatt 3 Aufgabe 2)

Das Ersatzschaltbild der unbekannten Spule soll die Parallelschaltung von \(R_{p3}\) und \(L_{p3}\) sein.

1. Ermitteln Sie aus der allgemeinen Abgleichbedingung für Wechselstrombrücken die Formeln für \(R_{p3}\) und \(L_{p3}\).

2. Bei einer Frequenz von \(f = 50\,Hz\) ergeben sich bei Abgleich folgende Werte: \(R_1 = 144\,\Omega\), \(R_{r2} = 284\,\Omega\), \(C_{r2} = 10,6\,\mu F\), \(R_4 = 50\,\Omega\). Errechnen Sie \(R_{p3}\) und \(L_{p3}\).

Abbildung 22.9

Entn. aus (Weißgerber 2015)

Lösung 7.4

a:

allgemeine Abgleichbedingung für Wechselstrombrücken:

\[\frac{\underline{Z}_1}{\underline{Z}_2} = \frac{\underline{Z}_3}{\underline{Z}_4}\]

wegen Parallelschaltung der Ohmschen und Induktiven Widerstand wird der komplexe Leitwert gesucht:

\[\frac{1}{\underline{Z}_3} = \underline{Y}_3 = \frac{\underline{Z}_2}{\underline{Z}_1 \cdot \underline{Z}_4}\]

\[\frac{1}{R_{p3}} - j\frac{1}{\omega L_{p3}} = \frac{1}{R_1 \cdot R_4} \cdot \left( R_{r2} - j\frac{1}{\omega C_{r2}} \right)\]

ausmultiplizieren:

\[\frac{1}{R_{p3}} - j\frac{1}{\omega L_{p3}} = \frac{R_{r2}}{R_1 \cdot R_4} - j \frac{1}{\omega \cdot R_1 \cdot R_4 \cdot C_{r2}}\]

Vergleich der Real- und Imaginärteile:

\[R_{p3} = \frac{R_1 \cdot R_4}{R_{r2}}\]

\[L_{p3} = R_1 \cdot R_4 \cdot C_{r2}\]

b:

\[R_{p3} = \frac{R_1 \cdot R_4}{R_{r2}} = \frac{144\,\Omega \cdot 50\,\Omega}{284\,\Omega} = 25,35\,\Omega\]

\[L_{p3} = R_1 \cdot R_4 \cdot C_{r2} = 144\,\Omega \cdot 50\,\Omega \cdot 10,6\,\mu F = 76,32\,mH\]

22.8.5 Übung 7.5 (Blindleistungskompensation)

(Vaske/Fricke Beispiel 3.103)

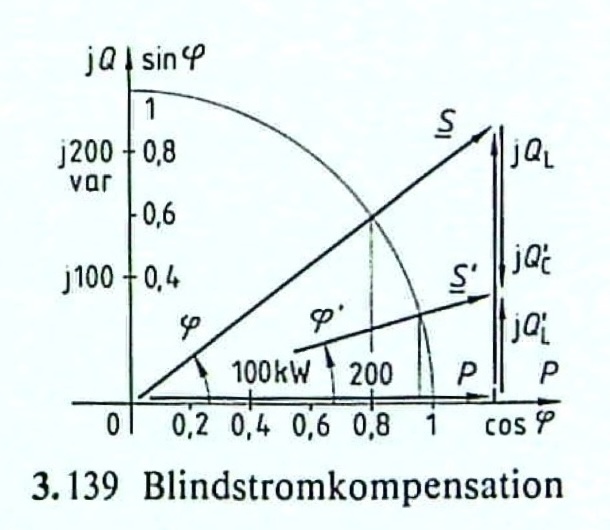

Ein Verbraucher entnimmt einem Netz für die Sinusspannung \(U = 20\,kV\) bei der Frequenz \(f = 50\,Hz\) die Wirkleistung \(P = 300\,kW\) bei dem induktiven Wirkfaktor \(\cos(\varphi) = 0,8\). Der Wirkfaktor soll auf \(\cos(\varphi ') = 0,95\) verbessert werden. Die erfoderliche Kapazität \(C\) soll bestimmt werden.

Lösung 7.5

Abbildung 22.10

Entn. aus (Fricke und Vaske 1982)

Berechnung Scheinleistung:

\[S = \frac{P}{\cos(\varphi)} = \frac{300\,kW}{0,8} = 375\,kVA\]

Scheinleistung nach Kompensation:

\[S' = \frac{P}{\cos(\varphi ')} = \frac{300\,kW}{0,95} = 315,8\, kVA\]

Phasenwinkel berechnen:

\[\varphi = \arccos(0,8) = 36,87°\]

\[\varphi ' = \arccos(0.95) = 18,19°\]

ursprüngliche induktive Blindleistung:

\[Q_L = S \cdot \sin(\varphi) = 375 \, kVA \cdot \sin(36,87°) = 225 \, kvar\]

induktive Blindleistung nach Kompensation:

\[Q'_L = S' \cdot \sin(\varphi ') = 315,8 \, kVA \cdot \sin(18,19°) = 98,58 \, kvar\]

kapazitive Blindleistung:

\[|Q_C| = Q_L - Q'_L = 225 \, kvar - 98,58 \, kvar = 126,42 \, kvar\]

Kapazität berechnen:

\[C = \frac{|Q_C|}{\omega U^2} = \frac{126,42 \, kvar}{2\pi \cdot 50 \,Hz \cdot (20\,kV)^2} = 1,006\, \mu F\]

22.8.6 Übung 7.6 (Maschenstromverfahren)

(Hagmann Aufgabe 7.27)

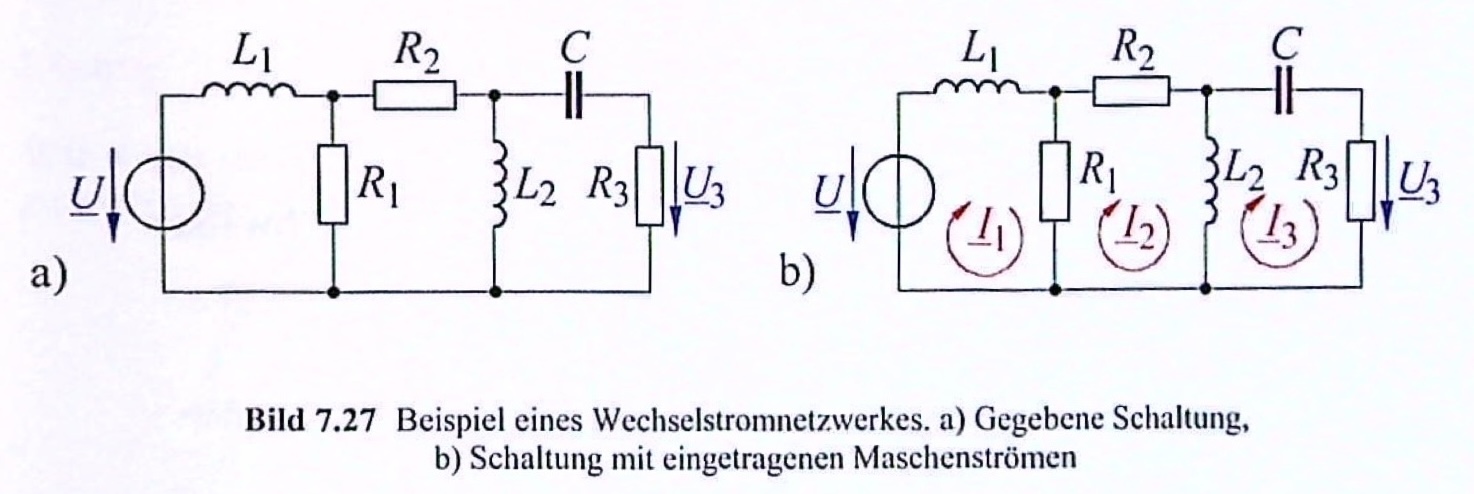

In der Schaltung haben die ohmschen Widerstände die Werte \(R_1 = 85\,\Omega\), \(R_2 = 35\,\Omega\) und \(R_3 = 75\,\Omega\). Die Induktivitäten der Spulen betragen \(L_1 = 21,22\,mH\) und \(L_2 = 50,4\,mH\). Der vorhandene Kondensator besitzt die Kapazität \(C = 17,68 \,\mu F\). Die Versorgungsspannung hat eine Frequenz von \(f = 300\,Hz\) und beträgt \(U = 100\,V\).

Die Widerstandsmatrix soll über das Maschenstromverfahren aufgestellt werden.

Abbildung 22.11

Entn. aus (Hagmann 2019)

Lösung 7.6

Berechnung der Blindwiderstände:

\[\omega L_1 = 2\pi \cdot 300\,Hz \cdot 21,22\,mH = 40\,\Omega\]

\[\omega L_2 = 2\pi \cdot 300\,Hz \cdot 50,4\,mH = 95\,\Omega\]

\[\frac{1}{\omega C} = \frac{1}{2\pi \cdot 300\,Hz \cdot 17,68\, \mu F} = 30 \,\Omega\]

Maschenströme: \(\underline{I}_1\), \(\underline{I}_2\) und \(\underline{I}_3\)

Maschengleichungen:

M1:

\[-\underline{U} + \underline{I}_1 j\omega L_1 + (\underline{I}_1 - \underline{I}_2)R_1 = 0\]

M2:

\[(\underline{I}_2 - \underline{I}_1)R_1 + \underline{I}_2 R_2 + (\underline{I}_2 - \underline{I}_3) j \omega L_2 = 0\]

M3:

\[(\underline{I}_3 - \underline{I}_2) j\omega L_2 + \underline{I}_3 \left( R_3 - j\frac{1}{\omega C} \right) = 0\]

nach unbekannten Strömen ordnen:

M1:

\[\underline{I}_1 (R_1 + j\omega L_1) - \underline{I}_2 R_1 = \underline{U}\]

M2:

\[-\underline{I}_1 R_1 + \underline{I}_2 (R_1 + R_2 + j\omega L_2) - \underline{I}_3 j\omega L_2 = 0\]

M3:

\[-\underline{I}_2 j\omega L_2 + \underline{I}_3 \left( R_3 + j\omega L_2 - j\frac{1}{\omega C} \right) = 0\]

Matrix aufstellen:

\[\begin{align} \begin{bmatrix} (85 + j40) & -85 & 0\\ -85 & (120 + j95) & -j95\\ 0 & -j95 & (75 + j65) \end{bmatrix} \,\Omega \cdot \begin{bmatrix} \underline{I}_1\\\underline{I}_2\\\underline{I}_3 \end{bmatrix} = \begin{bmatrix} 100\\0\\0 \end{bmatrix} \,V \end{align}\]

22.8.7 Übung 7.7 (Überlagerungsverfahren)

(Vaske/Fricke Beispiel 3.92)

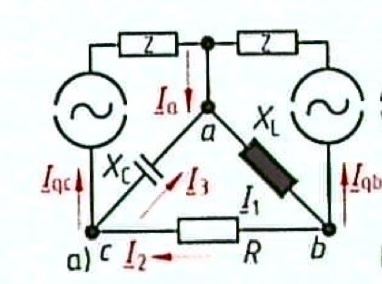

Das Netzwerk im Bild besteht aus Wirkwiderstand \(R = 5\,\Omega\), den Blindwiderständen \(X_L = 10\,\Omega\) und \(X_C = -20\,\Omega\), sowie den komplexen Widerständen \(\underline{Z}_b = 100\,\Omega \angle{-30°}\) und \(\underline{Z}_c = 50\,\Omega \angle{50°}\) und führt die Ströme \(\underline{I}_{qb} = -j4\,A\) und \(\underline{I}_{qc} = 3\,A\).

Es sollen alle Ströme berechent werden.

Abbildung 22.12

Entn. aus (Fricke und Vaske 1982)

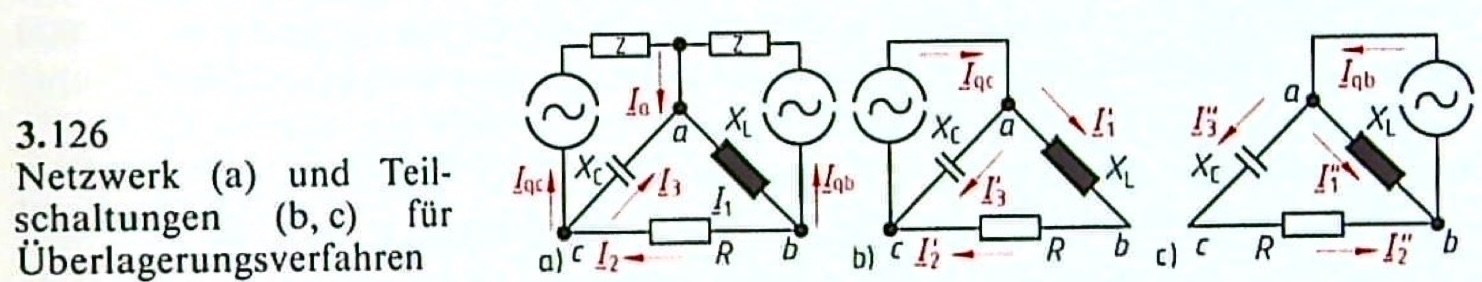

Lösung 7.7

Abbildung 22.13

Entn. aus (Fricke und Vaske 1982)

1. Teilschaltung (im Bild: b):

Stromteiler:

\[\underline{I}'_1 = \underline{I}'_2 = \underline{I}_{qc} \frac{jX_C}{R + jX_L + jX_C} = 3\,A \frac{-j20\,\Omega}{5\,\Omega + j10\,\Omega - j20\,\Omega} = 5,37\,A\angle{-26,57°}\]

Knotenregel:

\[\underline{I}'_3 = \underline{I}_{qc} - \underline{I}'_1 = 3\,A\angle{126,89°}\]

2. Teilschaltung (im Bild: c):

Stromteiler:

\[\underline{I}''_2 = \underline{I}''_3 = \underline{I}_{qb} \frac{jX_L}{R + jX_L + jX_C} = -j4\,A \frac{j10\,\Omega}{5\,\Omega + j10\,\Omega - j20\,\Omega} = 3,578\,A\angle{63,43°}\]

Knotenregel:

\[\underline{I}''_1 = \underline{I}_{qb} - \underline{I}''_2 = 7,38\,A\angle{-102,53°}\]

Überlagerung der Ströme:

\[\underline{I}_1 = \underline{I}'_1 + \underline{I}''_1 = 5,37\,A\angle{-26,57°} + 7,38\,A\angle{-102,53°} = 10,13\,A\angle{-71,57°}\]

\[\underline{I}_2 = \underline{I}'_2 - \underline{I}''_2 = 5,37\,A\angle{-26,57°} - 3,578\,A\angle{63,43°} = 6,45\,A\angle{-60,25°}\]

\[\underline{I}_3 = \underline{I}'_3 + \underline{I}''_3 = - 3\,A\angle{126,89°} - 3,578\,A\angle{63,43°} = 5,6\,A\angle{-87,95°}\]
